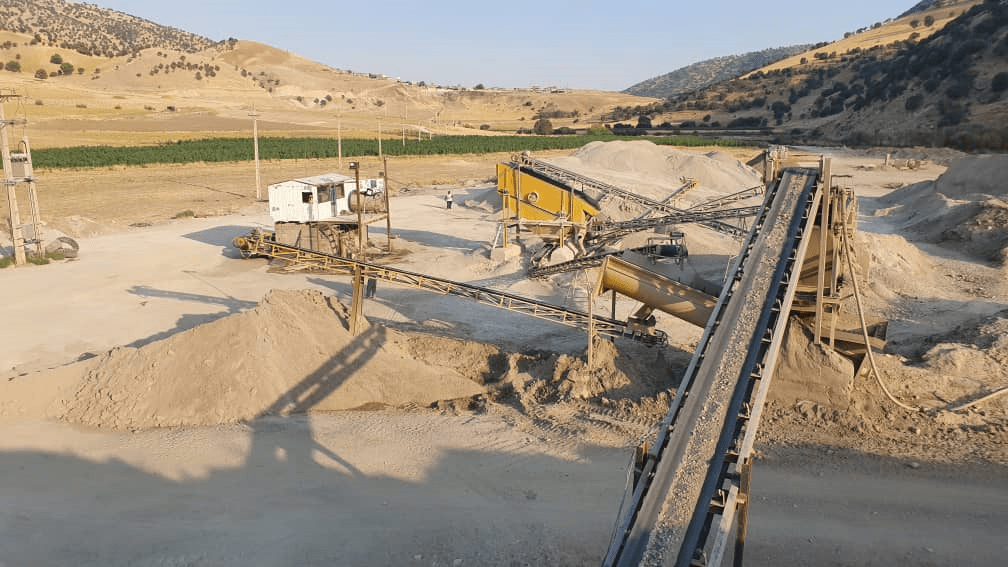

طراحی خطوط خردایش یکی از مهمترین مراحل در راهاندازی معادن شن و ماسه و کارخانههای فرآوری مواد معدنی است. یک طراحی اصولی میتواند راندمان تولید را افزایش دهد، استهلاک قطعات را کاهش دهد و هزینههای نگهداری را به حداقل برساند. در این مقاله یاران سنگ شکن، بهصورت گامبهگام فرآیند طراحی خطوط خردایش را از مرحله ورود خوراک تا رسیدن به دانهبندی نهایی بررسی میکنیم.
خط خردایش چیست و چه هدفی دارد؟
خط خردایش مجموعهای از تجهیزات مکانیکی است که وظیفه کاهش ابعاد سنگهای استخراجشده از معدن و تبدیل آنها به مصالح قابل استفاده در صنایع مختلف را بر عهده دارد. هدف اصلی طراحی خطوط خردایش عبارت است از:
-
دستیابی به دانهبندی استاندارد
-
افزایش ظرفیت تولید
-
کاهش مصرف انرژی
-
افزایش طول عمر قطعات مصرفی
مرحله اول: بررسی مشخصات خوراک ورودی
اولین و مهمترین گام در طراحی خطوط خردایش، شناخت دقیق خوراک ورودی است. بدون این اطلاعات، انتخاب تجهیزات مناسب تقریباً غیرممکن خواهد بود.
پارامترهای کلیدی خوراک برای طراحی خطوط خردایش
-
حداکثر و حداقل ابعاد سنگ
-
نوع سنگ (آهکی، گرانیت، سیلیس، بازالت و …)
-
درجه سختی و سایشپذیری
-
میزان رطوبت و خاک
-
ظرفیت مورد انتظار (تن در ساعت)
این اطلاعات مستقیماً بر انتخاب نوع سنگشکن و چینش تجهیزات تأثیر میگذارند.
مرحله دوم: انتخاب سنگشکن اولیه
سنگشکن اولیه معمولاً وظیفه خردایش سنگهای درشت استخراجشده از معدن را بر عهده دارد.
رایجترین گزینه
-
سنگشکن فکی
سنگشکن فکی به دلیل ساختار ساده، قدرت خردایش بالا و تحمل بار زیاد، رایجترین انتخاب برای مرحله اولیه است.
برای اطلاعات بیشتر این مقاله را مطالعه کنید: راهنمای جامع سنگشکن فکی و کاربردهای آن
مرحله سوم: خردایش ثانویه و ثالثیه
پس از خردایش اولیه، مواد وارد مراحل بعدی میشوند تا به دانهبندی موردنظر برسند.
تجهیزات پرکاربرد
-
سنگشکن کوبیت (ضربهای) برای سنگهای نیمهسخت
-
سنگشکن هیدروکن (مخروطی) برای سنگهای سخت و بسیار سخت
-
ماسهساز VSI یا راکاندراک برای تولید ماسه با کیفیت بالا
انتخاب صحیح این تجهیزات باعث کاهش بار برگشتی و افزایش بهرهوری کل خط میشود.
مرحله چهارم: نقش سرند در کنترل دانهبندی
سرند یکی از حیاتیترین اجزای خط خردایش است که وظیفه تفکیک مواد بر اساس اندازه را بر عهده دارد.
نکات مهم در انتخاب سرند
-
تعداد طبقات
-
ابعاد توری
-
زاویه و دامنه ارتعاش
-
ظرفیت عبوری
سرند مناسب باعث کاهش بار اضافی روی سنگشکنها و افزایش کیفیت محصول نهایی میشود.
مرحله پنجم: طراحی سیستم انتقال (نوار نقاله) در طراحی خطوط خردایش
نوار نقالهها نقش اتصالدهنده بین تجهیزات مختلف خط خردایش را دارند. طراحی اشتباه در این بخش میتواند باعث توقفهای مکرر و استهلاک شدید شود.
فاکتورهای مهم
-
عرض و ضخامت تسمه
-
زاویه شیب
-
سرعت انتقال
-
نوع لاستیک نوار نقاله
راهنمای انتخاب لاستیک نوار نقاله مناسب خطوط سنگشکن را در این مقاله بخوانید.
مرحله ششم: مدیریت بار برگشتی (Return)
در خطوط خردایش، بخشی از مواد پس از سرند شدن به دلیل نرسیدن به سایز مطلوب، مجدداً به سنگشکن بازمیگردند. طراحی اصولی باید:
-
بار برگشتی را کنترل کند
-
از فشار بیش از حد به تجهیزات جلوگیری کند
-
ظرفیت واقعی خط را حفظ کند
مرحله هفتم: کاهش استهلاک و هزینههای نگهداری با طراحی خطوط خردایش
یکی از اهداف اصلی طراحی حرفهای خطوط خردایش، کاهش هزینههای بلندمدت است.
راهکارهای مؤثر
-
انتخاب آلیاژ مناسب برای قطعات مصرفی
-
تنظیم صحیح دهانه خروجی سنگشکنها
-
سرویس و نگهداری پیشگیرانه
-
استفاده از قطعات استاندارد و باکیفیت
راهنمای کامل افزایش طول عمر قطعات سنگشکن را در این مقاله بخوانید.
اشتباهات رایج در طراحی خطوط خردایش
بسیاری از مشکلات عملیاتی ناشی از اشتباهات اولیه در طراحی هستند، از جمله:
-
انتخاب نادرست نوع سنگشکن
-
عدم توجه به سختی سنگ
-
طراحی غیراصولی نوار نقالهها
-
نادیده گرفتن ظرفیت واقعی تجهیزات
اجتناب از این خطاها، تفاوت بین یک خط سودده و یک خط پرهزینه را رقم میزند.
جمعبندی
طراحی کامل و عملیاتی خطوط خردایش نیازمند دانش فنی، شناخت دقیق خوراک، انتخاب صحیح تجهیزات و توجه به جزئیات اجرایی است. یک طراحی اصولی نهتنها کیفیت محصول نهایی را تضمین میکند، بلکه باعث کاهش هزینههای تعمیرات، افزایش راندمان تولید و سودآوری بلندمدت مجموعه میشود.
اگر طراحی خط خردایش بهدرستی انجام شود، کل سیستم بهصورت هماهنگ و پایدار کار خواهد کرد؛ دقیقاً همان چیزی که هر مجموعه صنعتی به آن نیاز دارد.
